Dimensionen als Eingabemöglichkeit erweitern

Bauteilkomponenten beziehen sich grundsätzlich auf einen m².




Deshalb werden die Dimensionen Länge und Breite nicht angezeigt. Sollten dennoch diese Eingabefelder benötigt

werden können diese durch klicken auf den Pfeil zusätzlich eingeblendet und editierbar geschaltet werden.


Bezogen auf den m² ist das immer 1m für die Länge und 1m für die Breite. Das ist so trivial so das

diese Anzeige standardmäßig unterdrückt wird.


Manche Geometrien können es erfordern von dieser Vorgehensweise abzuweichen.

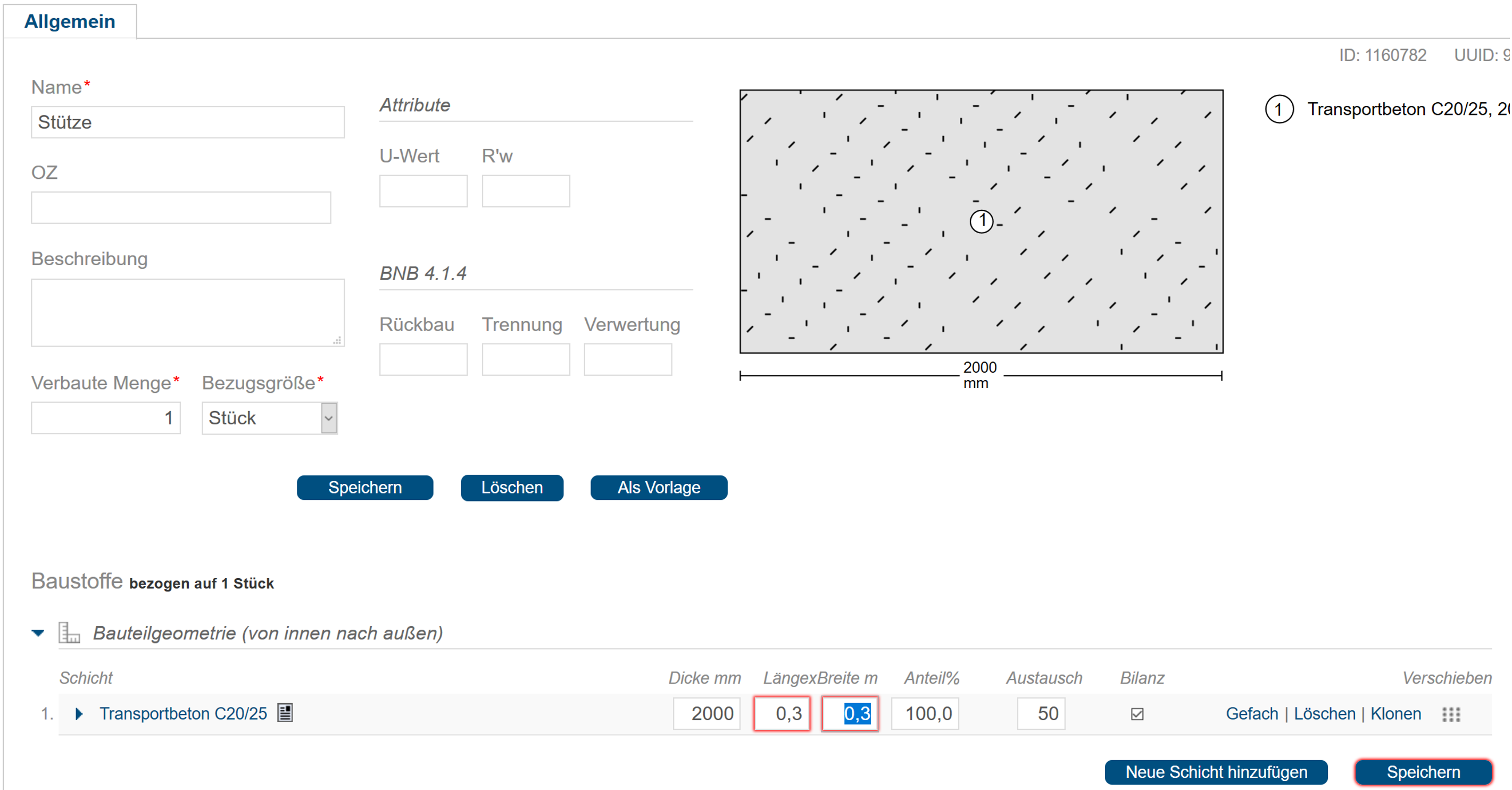

Beispiel für 1 Stück Stütze mit den maßen 2m + 0,3m * 0,3m


Wenn die Eingabe in den Felder Länge oder Breite ≠1 werden die Eingabefelder für Länge und Breit zukünftig

weiterhin eingeblendet, da Sie von dem Standardwert 1 abweichen.

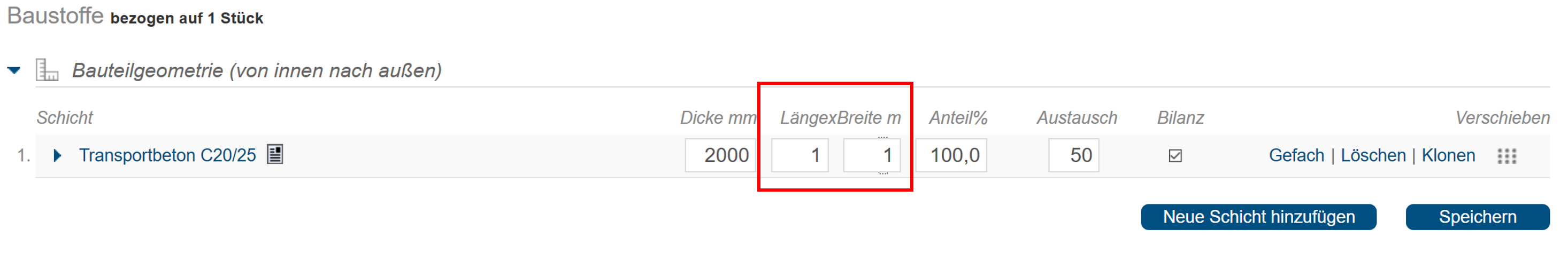

Werden die Eingabefelder für Länge und Breit wieder auf 1 zurückgesetzt ist der Standard wieder hergestellt und

Anzeige für Länge und Breite wieder wieder unterdrückt.


Für diese Fälle wurde die folgenden Assistenten entwickelt:

Siehe auch Stützenassistent

Siehe auch Streifenfundamentassistent
