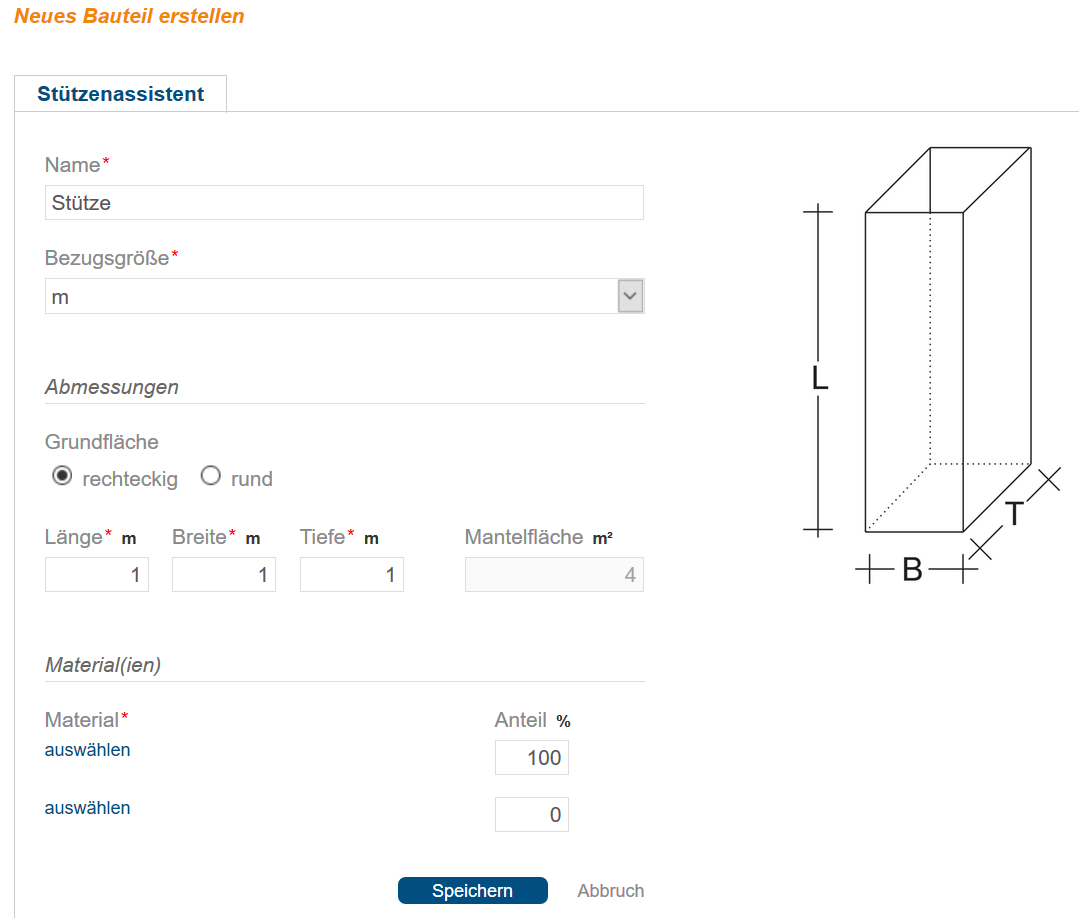

Stützenassistent

Bauteilvorlagen- und Projektkontext, KG 333 Außenstützen und KG 343 Innenstützen.

Folgende Regeln gelten für den Stützenassistenten:

Ist die Bezugsgröße Meter, dann wird die Länge der Stütze als verbaute Menge eingetragen und die

Geometrie mit 1 Meter angenommen.

Ist die Bezugsgröße Stück, dann wird die verbaute Menge initial auf 1 Stück gesetzt und die Geometrie

mit x Meter angenommen, wobei x der Länge der Stütze entspricht.

Sonderfälle:

Ändert sich die Bezugsgröße von Stück auf Meter, dann wird - unabhängig von der vorherigen Eingabe

in Menge des Bauteils - die Menge auf die Länge gesetzt.

Ändert sich die Bezugsgröße von Meter auf Stück, dann wird die Menge auf 1 zurückgesetzt.

Wurde die Einheit Stück gewählt und dann die Menge geändert, z.B. 5 Stück, dann wird nun beim Ändern

und Speichern der Stütze die Menge nicht verändert. Es bleiben 5 Stück.
